تصور کنید در یک ساختمان اداری بزرگ یا یک مجموعه صنعتی پیشرفته مشغول به کار هستید. چالش دائمی مدیریت هوشمندانهی جریان هوا در فضاهای مختلف، مصرف انرژی سرسامآور و ناتوانی در ایجاد مناطق آسایش حرارتی مستقل، احتمالاً روزانه زمان و هزینه زیادی از شما میگیرد. این دقیقاً همان نقطهای است که کنترل دستی و سنتی سیستمهای تهویه مطبوع به پایان میرسد و نیاز به یک راهکار خودکار و هوشمند به شدت احساس میشود. راهحل این معضل، استفاده از دمپر موتوری است؛ یک قطعه کلیدی که تبدیل به مغز متفکر سیستم توزیع هوا شده و با تنظیم خودکار دریچهها، هم در مصرف انرژی صرفهجویی قابل توجهی میکند و هم آسایش محیط را به حداکثر میرساند.
در این مقاله به طور کامل بررسی خواهیم کرد که یک دمپر موتوری با کیفیت چه قابلیتهایی باید داشته باشد، چگونه میتواند بهینهسازی انرژی را برای شما به ارمغان بیاورد و در نهایت، هنگام انتخاب و خرید دمپر موتوری مناسب برای پروژهی خود باید به چه نکات فنی و کاربردی مهمی توجه کنید. با گروه صنعتی رهکو همراه باشید تا با اطلاعاتی دقیق و کاربردی، تصمیمی هوشمندانه برای سیستم تهویه مطبوع خود بگیرید.
دمپر موتوری چیست و چرا به آن نیاز داریم؟
دمپر موتوری، در واقع یک شیر یا دریچهی کنترل جریان هواست که به جای تعدیل دستی، توسط یک عملگر (اکچوئیتور) موتوری به صورت الکتریکی، پنوماتیکی یا هیدرولیکی باز و بست میشود. این عملگر با دریافت سیگنال از سیستم کنترل مرکزی (مانند BMS) یا ترموستاتهای مستقل، موقعیت تیغههای دمپر را به دقت تنظیم میکند. این فرآیند امکان کنترل دبی هوای ورودی، خروجی یا عبوری از کانالها را به صورت لحظهای و مبتنی بر نیاز واقعی هر زون فراهم میسازد.
نیاز به دمپر موتوری از چالشهای پیچیدهی مدیریت انرژی در ساختمانهای امروزی نشأت میگیرد. در یک سیستم تهویه مطبوع مرکزی، همواره اختلاف بین بارهای حرارتی فضاهای مختلف وجود دارد. برخی فضاها ممکن است به گرمایش بیشتر و برخی به سرمایش نیاز داشته باشند. بدون وجود دمپرهای کنترلی، هوای سرد یا گرم به یک نسبت برای همه فضاها توزیع میشود که منجر به هدررفت انرژی عظیم و نارضایتی کاربران میشود. دمپر موتوری این مشکل را با تقسیمبندی هوشمند فضاها (Zoning) برطرف میکند.
علاوه بر این، در سیستمهای مدرن بازیافت انرژی (HRV/ERV) و سیستمهای کنترل دود، نقش دمپرهای موتوری حیاتی است. این تجهیزات قادرند در کسری از ثانیه واکنش نشان داده و مسیر جریان هوا را برای رسیدن به هدفی خاص تغییر دهند. بنابراین، میتوان گفت نصب دمپر موتوری دیگر یک انتخاب لوکس نیست، بلکه یک ضرورت برای بهینهسازی عملکرد، کاهش هزینههای عملیاتی و افزایش طول عمر سایر تجهیزات سیستم تهویه است.
اجزای تشکیلدهنده یک دمپر موتوری استاندارد
یک دمپر موتوری با کیفیت از ترکیب چند جزء اصلی ساخته میشود که هماهنگی بین آنها، ضامن عملکرد بینقص کل سیستم است. فریم یا قاب دمپر، معمولاً از ورق گالوانیزه با ضخامت مناسب ساخته میشود تا استقامت کافی در برابر فشار هوا و جلوگیری از ارتعاش و نویز را داشته باشد. تیغهها (Blades) که قلب عملیاتی دمپر هستند، از جنس آلومینیوم، گالوانیزه یا حتی استیل ساخته شده و در طرحهای مختلفی مانند تیغهای موازی، پروانهای و متقاطع قرار میگیرند. آببندی بین تیغهها و فریم توسط نوارهای لاستیکی سیلیکونی یا EPDM انجام میشود تا در حالت بسته، نشتی هوا به حداقل برسد.
مهمترین بخش، عملگر یا اکچوئیتور (Actuator) است. این موتور کوچک اما قدرتمند، مسئول تبدیل سیگنال الکتریکی به حرکت دورانی یا خطی برای چرخش تیغههاست. عملگرها از نظر نوع عملکرد به مدلهای On/Off (دو وضعیتی)، مدولیتینگ (تدریجی) و فنری برگشتپذیر تقسیم میشوند. همچنین، از نظر منبع قدرت میتوانند الکتریکی (با ولتاژهای 24VAC یا 0-10VDC) یا پنوماتیکی باشند. انتخاب نوع عملگر کاملاً به طرح سیستم کنترل و نیاز پروژه بستگی دارد.
سایر اجزا شامل شفت اتصال، یاتاقانها، اتصالات مکانیکی و در برخی مدلهای پیشرفته، سنسورهای بازخورد موقعیت (Position Feedback) میشوند. سنسورهای بازخورد این امکان را به سیستم کنترل مرکزی میدهند تا از موقعیت دقیق تیغهها در هر لحظه آگاه باشد و در صورت بروز اختلاف بین دستور و عمل، عکسالعمل مناسب را انجام دهد. این سطح از دقت، ویژه پروژههای حساس و کاملاً اتوماتیک است.
مزایای کلیدی استفاده از دمپرهای موتوری در سیستم تهویه
استفاده از دمپرهای کنترل موتوری، تحولی اساسی در مدیریت سیستمهای HVAC ایجاد میکند. اولین و ملموسترین مزیت، صرفهجویی چشمگیر در مصرف انرژی است. با تنظیم خودکار جریان هوا بر اساس نیاز واقعی هر فضا، از کارکرد بیجهت چیلرها، بویلرها و فنها جلوگیری میشود. مطالعات نشان میدهد سیستمهای Zoning با دمپر موتوری میتوانند تا 30 درصد در مصرف انرژی سرمایش و گرمایش صرفهجویی به ارمغان آورند. این رقم در بلندمدت، بازگشت سرمایه اولیه را تضمین میکند.
دومین مزیت بزرگ، افزایش سطح آسایش ساکنین یا کاربران ساختمان است. با تقسیمبندی هوشمند فضاها، هر منطقه میتواند دمای مستقل و مطلوب خود را داشته باشد. دیگر اتاقهای آفتابگیر سرد نیستند و فضاهای کمتردد، بیش از حد گرم نمیشوند. این کنترل منطقهای، به ویژه در هتلها، مجتمعهای اداری و ساختمانهای مسکونی لوکس، یک امتیاز رقابتی بزرگ محسوب میشود. رضایت کاربران به طور مستقیم بر بهرهوری و کیفیت زندگی آنها تاثیر میگذارد.
سومین مزیت، افزایش انعطافپذیری و قابلیت کنترل پذیری کل سیستم است. با ادغام دمپرهای موتوری در سیستم مدیریت ساختمان (BMS)، امکان برنامهریزی زمانی، کنترل از راه دور و یکپارچهسازی با سایر سیستمها مانند اعلام حریق فراهم میشود. همچنین، این تجهیزات با کاهش بار کاری کمپرسورها و فنها، استهلاک آنها را کم کرده و طول عمر مفید کل سیستم تهویه مطبوع را افزایش میدهند. در واقع، سرمایهگذاری روی دمپر موتوری، سرمایهگذاری برای حفظ سلامت سایر داراییهای گرانقیمت شماست.
نکات طلایی هنگام انتخاب و خرید دمپر موتوری
انتخاب یک دمپر موتوری مناسب، فراتر از بررسی قیمت اولیه است و نیاز به دقت در پارامترهای فنی متعددی دارد. اولین و حیاتیترین قدم، محاسبه دقیق اندازه کانال و دبی هوای عبوری است. دمپر باید کاملاً منطبق بر ابعاد کانال ساخته شود. دمپرهای کوچکتر از کانال سبب ایجاد تلاطم و نویز زیاد میشوند و دمپرهای بزرگتر، نصب را با مشکل مواجه کرده و امکان نشت هوا از اطراف آن افزایش مییابد. همچنین، آگاهی از سرعت هوا و فشار استاتیک در نقطه نصب برای انتخاب جنس و ضخامت ورق و نوع آببندی ضروری است.
نوع و مدل عملگر (اکچوئیتور) نیز از تصمیمات کلیدی است. باید مشخص کنید سیستم کنترل شما از چه نوع سیگنالی (ولتاژ متناوب، سیگنال آنالوگ 0-10 ولت و…) استفاده میکند. آیا نیاز به حرکت تدریجی (مدولیتینگ) دارید یا فقط باز و بست کامل (دو وضعیتی) کافی است؟ آیا در صورت قطع برق، دمپر باید در موقعیت باز، بسته یا ثابت باقی بماند؟ پاسخ به این سوالات، نوع عملگر (به عنوان مثال، فنری برگشتپذیر) را مشخص میکند. گشتاور عملگر نیز باید برای غلبه بر فشار هوا و اصطکاک تیغهها کافی باشد.
موارد دیگری که باید مد نظر قرار دهید عبارتند از: کلاس نشتبندی (Leakage Class) که برای کاربردهای ایزوله حرارتی یا کنترل آلایندگی اهمیت دارد، جنس قطعات در برابر خوردگی (به ویژه برای هوای مرطوب یا بیرونی)، دمای کاری، سطح صدای مجاز و قابلیت اتصال بازخورد موقعیت. مشورت با یک مهندس مشاور یا شرکت معتبری مانند گروه صنعتی رهکو که تجربه اجرای پروژههای متنوع را دارد، میتواند شما را از دام انتخاب نادرست نجات دهد.
مقایسه انواع دمپر موتوری بر اساس کاربرد

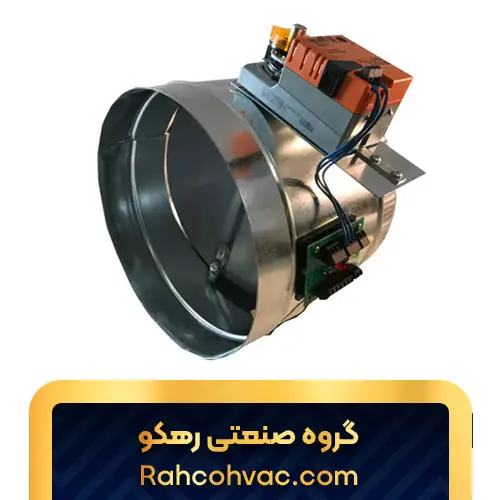

هر پروژهای با توجه به نیاز خاص خود، به نوع خاصی از دمپر موتوری احتیاج دارد. شناخت این انواع، کلید انتخاب درست است. یکی از پرکاربردترین انواع، دمپر پروانه ای است. در این مدل، تیغهها حول یک شفت مرکزی میچرخند و شبیه به پرههای یک پنکه هستند. این طراحی باعث میشود کنترل دقیق و یکنواختی روی جریان هوا داشته باشند و برای کانالهای دایرهای یا موقعیتهایی که نیاز به تنظیم پیوسته دبی هوا است، ایدهآل باشند. معمولاً از آنها در دهانه خروجی هواساز یا واحدهای فنکویل استفاده میشود.
نوع بسیار مهم دیگر، دمپر وزنی یا Gravity Damper است. این مدل معمولاً موتوری ندارد یا از عملگرهای سادهای استفاده میکند و عملکرد آن بر اساس اختلاف فشار و نیروی جاذبه است. معمولاً در حالت عادی بسته هستند و با ایجاد فشار منفی (مکش) توسط فن باز میشوند. کاربرد اصلی آنها در سیستمهای تخلیه دود و گرما است تا در شرایط آتشسوزی به صورت خودکار مسیر تخلیه را باز کنند. البته در طرحهای پیشرفتهتر، از عملگرهای الکترومغناطیسی نیز برای اطمینان از عملکرد استفاده میشود.
برای محیطهای خطرناک و مستعد انفجار، مانند پالایشگاهها، صنایع شیمیایی و انبارهای مواد اشتعالزا، از دمپر ضد انفجار ویژه استفاده میشود. این دمپرها با ساختار بسیار مستحکم، آببندی فوقالعاده و عملگرهای ویژه طراحی میشوند تا در صورت وقوع انفجار، بتوانند فشار ناگهانی را تحمل کرده، مسیر را بسته و از گسترش انفجار به سایر قسمتها جلوگیری کنند. جنس این دمپرها اغلب از استیل ضدزنگ و با ضخامت بالا است. انتخاب بین این انواع، مستقیماً به محل نصب و عملکرد مورد انتظار بستگی دارد.
تجربه کاربری: “پس از نصب دمپرهای موتوری و سیستم زونینگ در مجتمع اداری ما، نه تنها شکایات ساکنین درباره سرمایش و گرمایش ناهمگون به صفر رسید، بلکه صورتحساب برق مرکزی ساختمان در فصل اوج مصرف، حدود ۲۵٪ کاهش یافت. کنترل متمرکز از اتاق مانیتورینگ، زندگی را بسیار آسان کرده است.” – مدیر فنی یک مجتمع اداری در تهران
بررسی مشخصات فنی و پارامترهای کیفی
برای اطمینان از خرید یک محصول بادوام و کارآمد، باید به دقت مشخصات فنی کاتالوگ محصول را بررسی کنید. ضخامت و جنس ورق: ورق گالوانیزه با ضخامت حداقل 0.8 میلیمتر برای فریم و 0.6 میلیمتر برای تیغهها استاندارد قابل قبولی است. برای محیطهای مرطوب، ورق گالوانیزه پیش رنگآمیزی شده یا استنلس استیل پیشنهاد میشود. کلاس نشتبندی: این پارامتر با درصدی نشان داده میشود که مقدار نشتی هوا در حالت بسته در فشار اختلاف معین را مشخص میکند. برای کاربردهای معمول HVAC، کلاس ۲ یا ۳ کفایت میکند اما برای اتاقهای تمیز یا ایزوله، به کلاس ۱ یا بالاتر نیاز است.
گشتاور عملگر (Torque): واحد آن معمولاً نیوتن متر (Nm) است. هرچه ابعاد دمپر و فشار استاتیکی سیستم بیشتر باشد، به گشتاور بالاتری نیاز دارید. انتخاب عملگر با گشتاور کمتر از نیاز، منجر به قفل شدن یا عملکرد ناقص آن میشود. ولتاژ کاری و نوع سیگنال: باید کاملاً با خروجی کنترلر شما سازگار باشد. رایجترین نوع، عملگرهای ۲۴ ولت AC با سیگنال کنترل ۰-۱۰ ولت DC برای حرکت تدریجی هستند. همچنین به مدت زمان چرخش عملگر از حالت کاملاً باز به کاملاً بسته (مثلاً ۹۰ ثانیه) و دمای کاری آن (معمولاً ۰ تا ۶۰ درجه سانتیگراد) توجه کنید.
در نهایت، کیفیت ساخت و لوازم جانبی را از نظر ظرافت جوش، یکدستی پوشش، روان بودن حرکت تیغهها و کیفیت نوارهای آببندی (که باید از سیلیکون مرغوب باشد) بسنجید. محصولاتی که دارای گواهینامههای کیفیت بینالمللی مانند CE یا مطابق با استانداردهای ASTM هستند، معمولاً قابل اعتمادترند. گروه صنعتی رهکو با تمرکز بر این پارامترهای کیفی، محصولاتی مطابق با آخرین استانداردهای روز دنیا ارائه میدهد.
جدول مقایسهای انواع دمپر موتوری
در جدول زیر، ویژگیهای کلیدی انواع اصلی دمپر موتوری برای کمک به تصمیمگیری بهتر مقایسه شده است:

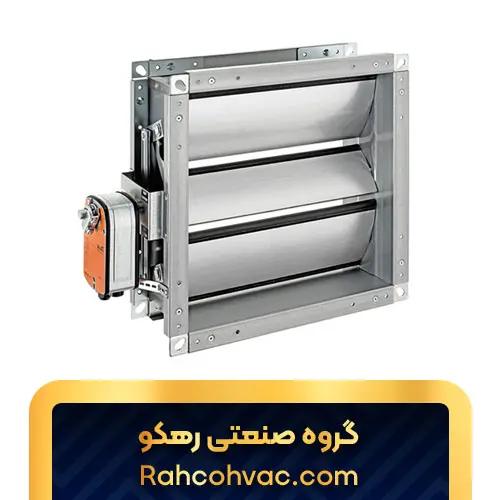

| ویژگی | دمپر تیغهای موازی (برای کانال مستطیلی) | دمپر پروانهای (برای کانال دایرهای) | دمپر ضد انفجار |
|---|---|---|---|
| طرح تیغه | تیغههای موازی حول شفتهای جداگانه | تیغههای پروانهای حول یک شفت مرکزی | تیغههای مستحکم با قفل مکانیکی |
| کنترل دبی هوا | خوب | عالی و یکنواخت | معمولاً دو وضعیتی (باز/بسته) |
| کاربرد اصلی | کنترل هوای معمولی در کانالهای بزرگ | تنظیم دقیق هوا در دهانهی واحدها | محیطهای پرخطر صنعتی |
| مقاومت در برابر فشار | متوسط تا زیاد | متوسط | بسیار بالا |
| هزینه نسبی | متوسط | متوسط تا بالا | بالا |
نحوه نصب و نگهداری صحیح دمپرهای موتوری
نصب حرفهی دمپر موتوری، شرط لازم برای دستیابی به عملکرد بهینه و طول عمر مورد انتظار است. اولین مرحله، انتخاب محل نصب صحیح است. دمپر باید در قسمتی از کانال نصب شود که دسترسی نسبتاً مناسبی برای سرویس و تعمیرات احتمالی داشته باشد. قبل از نصب، حتماً از صاف و مستقیم بودن کانال در آن ناحیه اطمینان حاصل کنید. نصب دمپر در نزدیکی زانوها یا اتصالاتی که باعث تلاطم هوا میشوند، میتواند بر دقت کنترل و استهلاک آن تاثیر بگذارد. همچنین جهت فلش نشاندهنده جریان هوا روی بدنه دمپر باید با جهت واقعی جریان در کانال مطابقت داشته باشد.
اتصال دمپر به کانال معمولاً توسط فلنج و پیچ و مهره یا با استفاده از بستهای مخصوص صورت میگیرد. مهم است که اتصال کاملاً عایقبندی شده و از نشتی هوا در اطراف آن جلوگیری شود. پس از نصب مکانیکی، نوبت به اتصال سیمهای برق و سیگنال عملگر میرسد. این کار حتماً باید توسط برقکار ماهر و با رعایت دقیق نقشه سیمکشی و اصول ایمنی انجام شود. پس از اتمام نصب، باید عملکرد دمپر به صورت دستی و سپس از طریق سیستم کنترل تست شود تا از صحت حرکت تیغهها، عدم وجود لرزش یا صداهای غیرعادی و هماهنگی با دستورات کنترلر اطمینان حاصل کرد.
نگهداری از دمپرهای موتوری معمولاً ساده اما ضروری است. برنامه نگهداری پیشگیرانه شامل بازدید دورهای (مثلاً هر ۶ ماه یکبار) است. در این بازدید، باید وضعیت فیزیکی دمپر از نظر زنگزدگی، تمیزی تیغهها از گرد و غبار و چسبندگی، سلامت نوارهای آببندی و استحکام اتصالات مکانیکی بررسی شود. همچنین عملکرد عملگر از نظر نویز، گرمای غیرعادی و دقت در اجرای دستورات چک میشود. روغنکاری یاتاقانها و شفتها (در صورت توصیه سازنده) نیز بخشی از این نگهداری است. این کار ساده، از خرابیهای پرهزینه در آینده جلوگیری میکند.
پایان سخن
استفاده از دمپر موتوری به عنوان جزئی هوشمند در سیستمهای تهویه مطبوع، امروزه یک راهکار استاندارد و مقرون به صرفه برای مدیریت انرژی و افزایش راندمان کلی مجموعه محسوب میشود. همانطور که در این مقاله بررسی کردیم، این تجهیزات با قابلیت کنترل دقیق و خودکار جریان هوا، نه تنها هزینههای عملیاتی را به شدت کاهش میدهند، بلکه سطح بیسابقهای از آسایش حرارتی و انعطافپذیری را برای کاربران فراهم میکنند.
انتخاب محصول مناسب، با در نظر گرفتن پارامترهای فنی دقیق مانند ابعاد، فشار سیستم، نوع عملگر و کاربرد ویژه (اعم از معمولی، دمپر پروانه ای برای کنترل دقیق یا دمپر ضد انفجار برای محیطهای حساس) امری حیاتی است. گروه صنعتی رهکو، با سالها تجربه در زمینه تأمین، نصب و پشتیبانی سیستمهای تهویه مطبوع، آماده است تا با ارائه مشاوره فنی تخصصی و محصولات با کیفیت، شما را در اجرای بهینه پروژهتان همراهی کند. برای دریافت اطلاعات بیشتر و استعلام قیمت، با کارشناسان ما تماس بگیرید.
